激光模组光斑不均匀怎么调试？光学准直与透镜选择指南
不少激光设备厂商、DIY 从业者在使用激光模组时，常会遇到核心故障：输出光斑明暗不一、中心亮边缘发散、出现条纹阴影、光斑椭圆畸变、局部黑斑。光斑不均会直接造成雕刻深浅不一致、激光测距精度下降、激光照明亮度失衡、光纤耦合效率降低等问题。光斑缺陷并非单一硬件问题，而是光源、透镜搭配、准直装配、散热、机械公差共同作用的结果。本文系统性讲解光斑不均排查调试步骤，同时提供准直透镜选型标准，适合工业激光模组、雕刻激光头、光纤耦合激光器、蓝色 / 绿色激光模组调试参考。
一、激光模组光斑不均匀常见核心成因
想要高效调试，先定位根源，光斑不良主要分为四大类：
激光芯片原生发光缺陷
激光二极管发光面本身存在发光区域差异，裸芯片输出为发散椭圆光斑，未经光学整形会天然明暗不均；老旧芯片出现光衰、局部烧毁，光斑会永久性黑斑。
光学准直失调（最高发问题）
准直透镜与激光发射点不同轴、工作距离偏离设计焦距、透镜倾斜，是量产模组光斑变形首要原因。轻微偏移就会造成光斑一侧亮一侧暗、拖尾。
透镜选型错误与镜片污染损伤
焦距匹配不当、透镜材质不兼容波长、镜片表面有灰尘、镀膜划伤、内部产生杂散光，会形成阴影、波纹光斑。
机械结构与外部干扰
模组外壳应力挤压透镜、散热不良导致芯片温漂、内部杂散光反射、输出窗口片倾斜，间接破坏光斑均匀性。
二、分步调试方案：快速改善激光模组光斑不均
第一步：基础外观与硬件预检（优先操作）
清洁全部光学元件：准直透镜、输出保护窗、聚焦镜片，使用无尘纸 + 无水乙醇擦拭；禁止直接用手触碰镀膜面。镜片划痕无法修复，出现大面积划痕建议直接更换。
检查激光二极管工作温度：长时间高温运行会加剧发光不均衡，确认散热底座贴合紧密，温控参数正常。
排除供电问题：电流波动会造成激光输出不稳定，光斑明暗间歇性变化，搭配恒流驱动电源。
第二步：准直光路同轴调试（核心步骤）
准直的目标：将激光二极管发散光束转换为平行光束，同轴度决定光斑规整度。
焦距粗调
按照透镜标称工作距离，调整透镜与激光芯片之间间距。距离大于焦距：光束发散；小于焦距：光束汇聚，两种情况都会造成光斑边缘畸变。缓慢前后移动透镜，在远处投影面观察光斑，找到光斑最圆润、明暗差距最小的位置锁定。
同轴微调
前后调好焦距后，微调透镜水平、垂直偏移。出现光斑单侧缺损、明暗分割，基本就是不同轴。缓慢微量偏移透镜，直至光斑对称，无明显明暗分界线。
实操小贴士：带螺纹调焦模组，每次旋转角度不宜过大，微调后静置 30 秒，规避热漂移带来的光斑变化。
第三步：消除杂散光，优化光斑纯净度
很多模组光斑存在雾状背景、多余光晕，属于杂散光。
解决方案：在光路内部增加遮光光阑，阻挡二极管侧边发出的无效杂光；外壳内部做消光处理，避免内壁反射光线叠加在主光斑上。
第四步：区分永久性缺陷与可调故障
调试后光斑依旧存在固定黑斑、条纹：大概率激光二极管芯片受损，光学调试无法修复，需要更换 LD 光源；
光斑形态能够通过调透镜明显改善，属于光路装配问题，持续优化准直即可。
三、激光准直透镜选择完整指南
透镜是整形核心，波长、焦距、镜片类型选错，再精细调试也无法获得均匀光斑。
1. 透镜类型怎么选
球面准直透镜：成本适中，适合要求一般的民用激光模组（激光指示、简易雕刻）；缺点：存在球差，大功率下光斑均匀度上限有限。
非球面准直透镜（首选推荐）
有效消除球差，输出平行光更均匀，光斑圆形度更好，工业激光模组、光纤耦合模组优先选用。目前主流 520nm 绿光、450nm 蓝光、638nm 红光模组标配非球面透镜。
柱状透镜（柱镜）
专门改善激光二极管天然椭圆光斑，激光 LD 快轴、慢轴发散角不一致，搭配柱镜做光束整形，把椭圆光斑修正为圆形光斑，对光斑均匀度提升显著。
2. 关键参数选型要点
波长匹配
透镜镀膜针对特定波段设计，450nm 蓝光透镜不能直接用于 1064nm 红外激光，透光率下降同时产生散射，光斑发雾。采购务必核对激光波长。
焦距匹配
短焦距透镜：接收更大发散角光束，模组体积更小，但是对准直调节精度要求极高，轻微偏移光斑迅速恶化；
长焦距透镜：光路容错率更高，调试简单，模组整体长度增加。
镜片孔径
孔径需要覆盖全部有效光束，孔径过小会切割光束，直接造成光斑缺角、明暗不均，预留 10% 以上光束余量。
3. 材质选择
BK7 光学玻璃：可见光波段（400–700nm）通用，性价比高；
石英玻璃 (JGS1)：适用于紫外、大功率短波激光，耐高温、抗激光损伤阈值更高；
塑料透镜：仅适合低功率小模组，大功率激光易受热变形，破坏光斑。
四、高频实操误区规避
只调焦距，忽略同轴度：大量从业者仅仅前后旋透镜，不做左右微调，光斑永远一侧偏暗；
混用不同波长透镜：贪图通用，导致杂散光增多，光斑布满雾影；
镜片轻微污渍不处理：长期使用灰尘灼烧镜片镀膜，形成永久性光斑阴影；
追求极致小点忽视均匀性：部分用户一味压缩光斑尺寸，过度调节光路，导致光斑能量分布失衡。
五、进阶方案：想要更高均匀度可以怎么做
如果应用场景（激光医疗、精密雕刻、光学实验）对光斑均匀性要求极高，单纯依靠准直透镜无法达标，可以增加光学元件：
搭配匀光片（光学扩散片），重塑激光能量分布；
采用光束整形器，修正快慢轴光束比例；

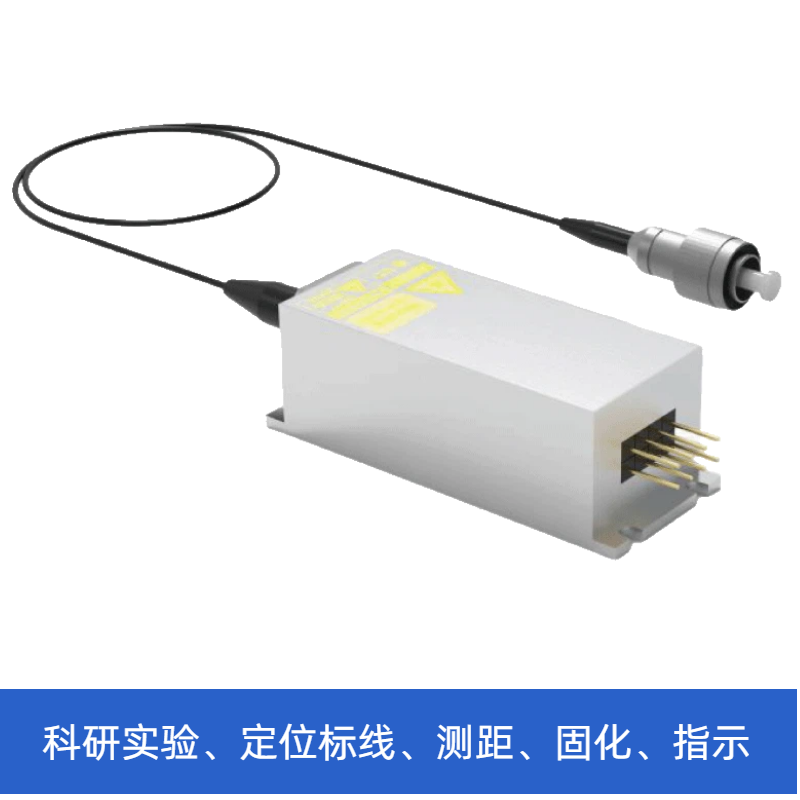

光纤耦合方案：经过光纤搅模后输出光斑均匀性大幅提升，适合高端设备。
激光模组光斑不均匀，遵循「先预检硬件→清洁光学元件→焦距调试→同轴准直优化→合理匹配透镜」这套流程排查调试。光学调试讲究公差控制，非球面透镜搭配精准同轴装配，是低成本提升光斑质量的最优方案。选型时牢牢把控波长、焦距、透镜类型三大参数，从源头减少光斑畸变问题。若调试后光斑仍存在固定缺陷，需要排查激光二极管是否老化损坏。
