激光模组驱动电源匹配要点，规避 LD 芯片烧毁｜工程选型实操指南
大量激光模组故障案例显示：激光二极管（LD 芯片）突发烧毁、快速光衰、光斑异常，80% 问题并非 LD 本身品质缺陷，而是驱动电源选型不匹配、电路防护缺失导致。LD 芯片内部发光腔面极其脆弱，微小电流尖峰、反向电压、纹波超标，都能造成永久性灾变性损伤（COD）。
本文结合工业视觉定位、激光标线、驱鸟激光、雕刻模组等常见工况，梳理激光模组驱动电源完整匹配要点，讲清选型标准、接线禁忌、防护方案，帮助研发、采购、设备工程师避开烧管陷阱。

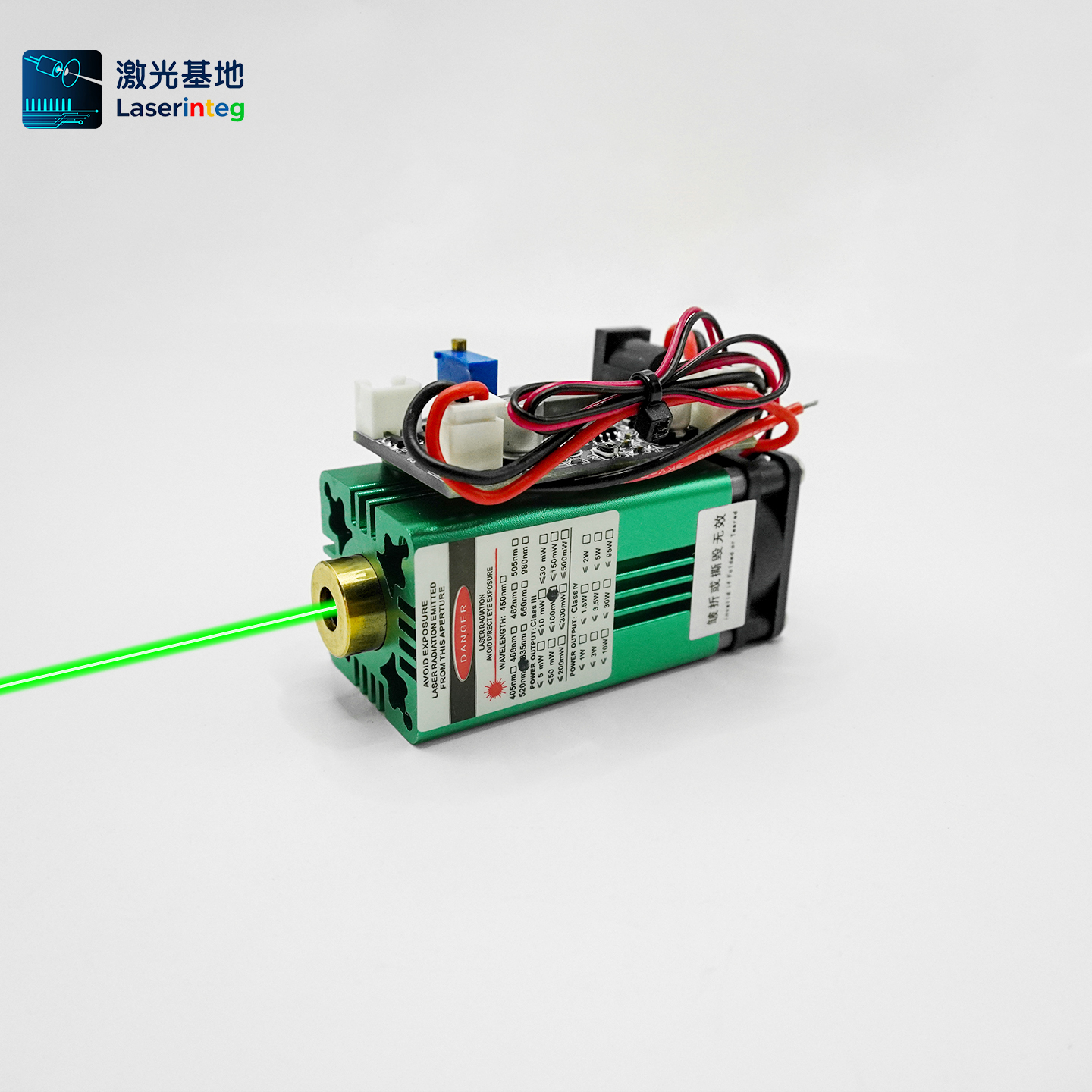

一、首要原则：LD 必须使用恒流驱动，禁止恒压电源直驱
很多新手最容易踩致命误区：直接使用普通 12V、5V 恒压开关电源供电。
激光二极管具备负温度阻抗特性：工作升温后正向内阻下降。恒压供电模式下，电压不变、阻抗降低，电流持续飙升，形成热失控，短时间直接击穿 LD 芯片。
两种驱动方案适用区分
开环恒流驱动（ACC）
适合普通点状、一字线定位激光模组、户外警示激光；按照设定电流稳定输出，结构简单，成本适中。
注意：环境温差大时，激光输出功率会小幅漂移。
光电反馈恒功率驱动（APC，带 PD 反馈）
内部集成光电监测二极管（PD 引脚），实时采集激光光功率，自动微调电流，保证亮度恒定。优先用于机器视觉检测、精密测量、长时间连续工作模组。
硬性结论：任何激光二极管模组，严禁普通直流稳压电源不加驱动板直接供电。

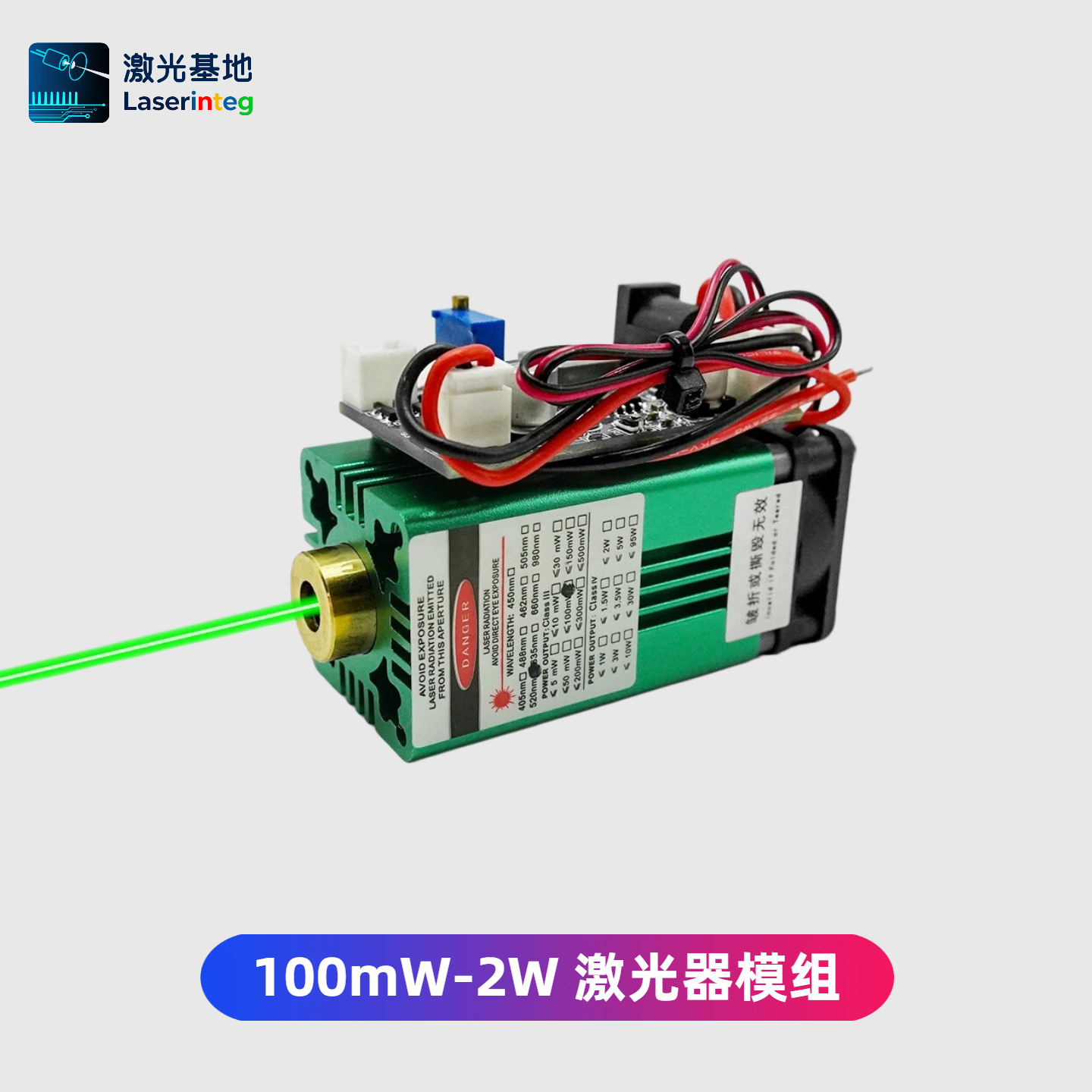

二、驱动电源核心参数匹配清单
1. 输出电流匹配（最关键参数）
驱动额定输出电流 ≥ 模组标准工作电流；
驱动最大限流值严格小于 LD 绝对最大电流（Imax）；
实操建议：正常工作电流预留 5%～10% 安全余量，禁止长期满极限电流运行。
举例：模组标称工作 350mA，LD 最大允许 420mA。驱动限流应当设置在 400mA 以内，不可开到 420mA 极限。
常见故障：驱动电流档位调得过高，上电瞬间直接烧 LD；批量设备未统一校准电流，出现个别模组早衰烧毁。
2. 电压裕量（顺应电压）匹配
恒流驱动并非电流固定、电压随意，必须拥有足够顺应电压：
驱动最大输出电压 ＞ LD 正向压降 Vf + 线路损耗。
常规可见光 LD 正向压降：2.2V～3.0V；红外模组根据波长有所差异。
电压裕量建议预留 1V～2V，防止低温环境下 Vf 上升，驱动无法达到设定工作电流，出现激光闪烁、功率不足。
3. 输出纹波与噪声控制
开关型驱动、廉价驱动板纹波大，持续电流波动会不断冲击腔面，加速光衰，严重时直接烧毁 LD。
普通标线、警示激光：纹波控制≤1%；
机器视觉、测距、光纤耦合精密模组：纹波尽量≤0.3%。
选购时优先选择内置 LC 滤波电路的激光专用驱动。
4. 软启动功能（必备配置）
通电瞬间电流浪涌是 LD 损毁高发原因。不带软启动的驱动，上电电流瞬间冲高形成尖峰冲击。
合格激光驱动应当支持电流缓慢爬升（软启动），上升时间建议毫秒级别，消除上电浪涌。
三、必须配齐的多重保护机制，缺一不可
LD 耐受冲击能力极弱，仅靠恒流不足以保障安全，驱动电源需要集成多层防护：
硬件快速过流保护 OCP
保护响应速度要求微秒级，一旦电流超限立刻限流 / 关断。软件限流存在延迟，不能单独作为唯一保护手段。
反向电压保护
LD 反向耐压普遍仅 2～3V，接线反接、断电感应电动势产生负压，瞬间击穿芯片。
方案：驱动输出端反并联续流二极管或适配电压 TVS 瞬态抑制管。
开路 / 短路保护
负载开路时，部分驱动输出电压冲高；输出短路产生大电流冲击，需要驱动具备相应闭锁保护。
静电防护 ESD
运输装配、潮湿环境容易产生静电，LD 属于敏感器件。驱动输入端增加 ESD 防护器件，装配人员佩戴防静电手环。
重要提醒：不要在 LD 输出端并联大容量电解电容！断电时电容释放能量，极易产生反向冲击烧毁芯片，仅允许使用小容量高频陶瓷电容滤波。
四、不同工况驱动电源选型参考
工况 1：工业机器视觉、精密定位一字线 / 点激光模组
需求：长时间连续工作、光斑稳定、低光衰
选型要点：优先 APC 光电反馈驱动；低纹波；具备软启动；电流精度高；抗电磁干扰。
避雷：低价简易开环驱动，容易出现功率漂移，长期使用烧 LD。
工况 2：户外激光驱鸟、河道警示、楼宇安防激光
需求：宽温环境、昼夜持续工作、露天粉尘潮湿
选型要点：宽电压输入驱动；完善过流、反接保护；外壳做好绝缘防潮；合理控制工作电流，不要满功率运行。
工况 3：DIY 激光雕刻、脉冲短时工作模组
需求：间歇启停、频繁开关
选型要点：强制带软启动；设置合理电流上限；避免频繁极速通断造成反复电流冲击。
工况 4：大批量自动化设备内置激光模组
需求：一致性高、免调试、故障率低
选型要点：选择电流参数固定的标准化驱动，减少现场可调电位器；电位器易震动漂移，长期振动设备尽量选用数字定流驱动。
五、实操接线与调试禁忌（现场高频故障点）
严禁带电插拔激光模组接线
通断瞬间产生感应高压尖峰，是现场烧管最常见诱因。操作顺序：断电→接线→上电；停机先断电再拔端子。
电位器调节电流循序渐进
新模组上电不要一次性调到目标电流，从小到大缓慢上调，同时观察光斑状态。
多条激光模组不要简易并联共用一路驱动
LD 个体 Vf 存在差异，并联后电流分配不均，其中单路模组过载烧毁；多模组建议独立驱动通道。
注意地线布局
驱动与模组地线尽量短而粗，避免地线阻抗带来电压扰动、引入噪声。
散热配套同步跟进
驱动过热会导致电流漂移；LD 芯片散热不良结温飙升，等效降低最大允许工作电流，更容易热烧毁。电源匹配同时不可忽视模组散热结构。
六、选型常见误区盘点
误区 1：功率越大的驱动越好
错误。驱动最大电流远超模组需求，一旦调试失误，极易直接冲烧 LD。匹配够用、限流精准才是核心。
误区 2：驱动调好电流拧紧电位器，震动环境不会变化
错误。普通可调电位器长期震动阻值漂移，电流缓慢上升，数月后出现莫名烧管；震动设备优选固定电流驱动。
误区 3：偶尔烧管属于模组质量问题
大量实测证明：间歇性烧毁 LD，绝大多数来源于电源浪涌、纹波超标、缺少软启动、接线感应尖峰，并非 LD 芯片原生故障。
误区 4：只关注驱动，忽略前端输入电源
劣质 AC-DC 开关电源输入波动大、浪涌高，即便后端配有驱动，依然会传导干扰，间接损伤激光二极管。前端电源建议选用工业级稳压电源。
七、全文总结
激光模组 LD 芯片烧毁，根源大多是驱动电源不匹配与防护缺失。整套匹配逻辑可以简单概括：
优先恒流驱动，精密场景选用 APC 恒功率方案；电流限流低于 LD 极限参数，预留合适电压裕量；强制配备软启动、过流、防反向电压保护；严控纹波噪声；规范上电、插拔操作流程。
采购与设备设计阶段提前做好电源参数匹配，不要依靠后期故障维修补救。合理搭配驱动，既能杜绝 LD 芯片非正常烧毁，又能延长激光模组使用寿命，保障光斑稳定性，降低设备售后成本。
