激光二极管发光弱、功率不足？快速常见故障排查步骤

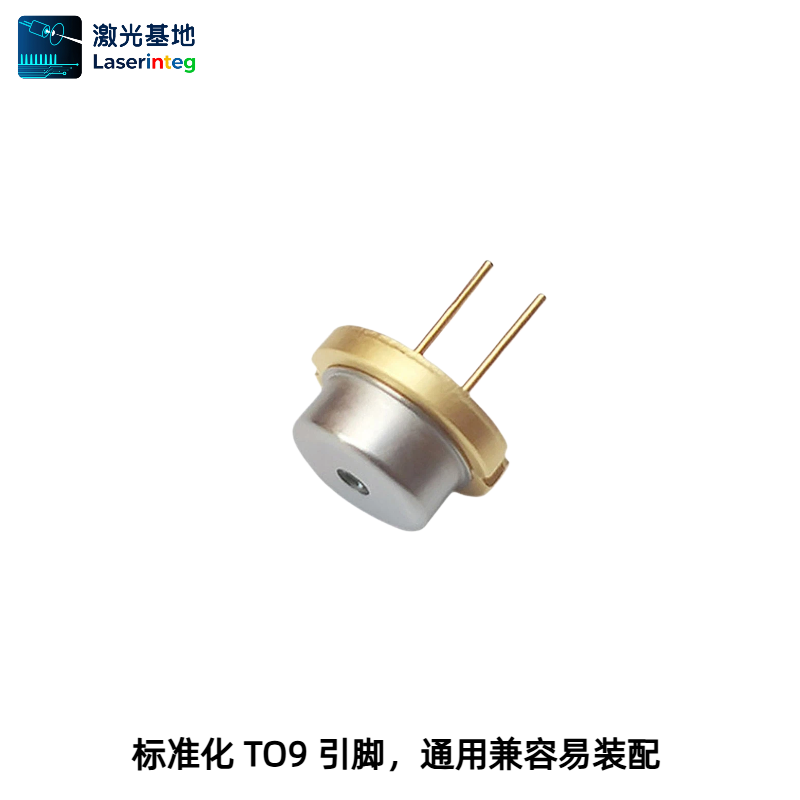

激光二极管在使用中最常见的问题就是发光变暗、射程变短、功率上不去、工作亮度不稳定。多数用户遇到该问题时，常误以为是器件损坏，实则大多是散热、驱动、光路、工况设置异常导致，无需直接更换配件。本文整理一套由简到繁、快速落地的排查步骤，高效解决激光二极管功率不足、发光偏弱问题，适配各类TO56、TO18封装通用激光二极管。
一、初步外观排查：快速排除基础硬件问题
优先做无通电检测，规避简单低级故障，节省排查时间：
1. 检查出光镜面：镜头、激光管窗口存在灰尘、油污、指纹、水雾，会直接阻挡光线、吸热发热，导致肉眼可见亮度变暗。使用无尘纸搭配无水乙醇单向擦拭，清理后静置干燥再上机。
2. 检查封装与引脚：观察激光二极管金属外壳是否氧化、引脚是否虚焊、脱焊、锈蚀，接触不良会导致供电不稳、功率输出断续偏弱。存在虚焊情况重新补焊，氧化严重则更换器件。
3. 检查装配贴合度：激光管与散热座松动、贴合不紧密，会导致散热失效，设备工作短时间内功率快速衰减，重新锁紧固定螺丝，保证接触面贴合严实。
二、供电驱动排查：解决80%功率不足问题
激光二极管属于电流敏感器件，功率偏弱九成是驱动参数异常导致，优先排查驱动系统：
1. 确认驱动模式是否匹配：严禁恒压驱动，必须使用ACC恒流驱动或APC恒功率驱动。带PD监测引脚的激光二极管未使用APC驱动，会出现温度升高、功率自动下跌的情况，导致持续发光偏弱。
2. 排查工作电流是否达标：工作电流低于器件额定工作电流，会直接导致输出功率不足；长期电流过载则会造成芯片老化，形成永久性功率衰减。需对照激光二极管规格书，将工作电流调节至标准区间。
3. 排查电源波动与压降：线材过细、接口接触不良、电源老化，会导致工作中电压电流压降，负载功率跟不上，出现发光忽明忽暗、亮度不足，建议更换适配线材、稳定驱动电源。
三、散热温控排查：杜绝工作中功率衰减
激光二极管结温越高，发光效率越低，功率衰减越明显，高温是动态功率不足的核心原因：
1. 开机瞬间亮度正常，工作10秒~1分钟快速变暗，基本判定为散热不良。多出现于大功率蓝光、红外激光二极管，无散热座、散热片过小、无导热硅脂贴合的工况。
2. 整改方式：更换匹配规格的散热底座，均匀涂抹薄层导热硅脂，大功率型号按需加装风冷散热，杜绝设备密闭积热，控制工作温度稳定。
3. 环境温度过高、设备连续长时间工作，也会引发温漂降功率，间歇停机降温即可恢复正常亮度。
四、光路反射与损耗排查
很多设备功率不足，并非激光二极管故障，而是光路损耗过大：
1. 准直镜头焦距偏移、镜片磨损、镀膜脱落，会导致光束发散、亮度分散，直观感觉发光变弱，重新调焦或更换光学镜片即可解决。
2. 激光光束垂直对准镜面、金属反光面，反射光回打管芯，会造成腔面轻微损伤，抑制功率输出，同时加速器件老化，调试时需规避光路垂直反射。
五、器件老化与永久性故障判定
若以上排查全部正常，依旧发光弱、功率不足，可判定为激光二极管本体老化损坏：
1. 同等电流下，亮度持续偏低、光斑出现黑点、畸变、边缘模糊；
2. 阈值电流大幅升高，需要远超标准电流才能达到基础亮度；
3. 器件长期过载、高温、静电损伤，造成芯片腔面永久性失效，无法修复，需直接更换全新激光二极管。
六、快速排查总结（极简流程）
1. 擦干净光学镜片，排除光路遮挡；
2. 检查焊接、装配，排除接触松动；
3. 核对驱动电流、驱动模式，修复供电异常；
4. 加固散热、改善降温，解决高温降功率；
5. 参数正常仍偏弱，判定为器件老化，直接更换。
