很多工厂采购激光切割机后，切割断面挂渣、切不透、精度差，第一反应就是激光器功率不足，盲目更换大功率光源，投入几万甚至十几万成本，问题却依旧存在。

行业内资深工程师都清楚：光路系统光学辅具的配置、规格、损耗程度，才是决定激光切割质量的核心上限。同一台 1000W 光纤激光器，若聚焦镜、反射镜、扩束镜、场镜选型不匹配，光路光能损耗可达 30%，实际作用在工件上的有效功率仅剩 700W 左右，切割能力大幅缩水。

本文系统拆解光纤激光、CO₂激光、紫外激光三大设备光路四大核心辅具，讲清功能、选型逻辑、避坑要点，帮助加工厂家、设备采购商精准选配光学配件，把预算花在刀刃上。

一、光路系统：决定切割功率利用率的关键链路

激光切割的工作逻辑是光能传输转化：激光器生成高能光束，经过反射镜传导、扩束镜整形、聚焦镜汇聚，最终透过场镜落在材料表面，形成高密度能量焦点完成熔切。整条光路中任意一片辅具参数不匹配、膜层老化、材质选错，都会持续损耗光能。

光学辅具选型两大不可突破原则：

波长严格匹配：光纤激光 1064nm、CO₂激光 10600nm、紫外激光 355nm 对应专用光学基材，混用会直接造成镜片烧损、90% 以上光能量衰减；

功率分级适配：500W、1000W、3000W、6000W 高功率设备，辅具镀膜损伤阈值、水冷结构要求完全不同，低功率镜片无法长期承受大功率光束。

二、聚焦镜：切割前最后一道光学元件，四步精准选型

聚焦镜直接控制焦点大小、焦深、能量集中度，是薄板精细切割、厚板穿孔的核心元件，选型遵循四步法：

匹配加工厚度选焦距

短焦距≤50mm：焦点能量高度集中，适合 0.5-3mm 薄板精密切割，缺点工作距离短，厚板易碰撞镜片；

标准 100mm 焦距：工业通用款，兼顾薄板精加工与中厚板切割，适配绝大多数钣金加工；

长焦距≥150mm：工作距离大、焦深更长，适合 8mm 以上厚板、带凸起夹具工件加工。

按激光类型锁定镜片材质

光纤激光（1064nm）：熔融石英、高纯石英镜片，低吸收率、耐高温；

CO₂激光（10600nm）：ZnSe 硒化锌、GaAs 砷化镓基材；

紫外激光（355nm）：合成熔融石英专用镜片。

匹配光束直径选镜片口径

镜片直径不能盲目选大：口径过大增加漫反射损耗，口径过小会截断光束，出现边缘能量缺失，需根据设备准直后光束直径精准匹配。

厚板加工重点核查焦深

焦深代表焦点前后可稳定切割的深度区间，短焦距场镜焦深极小，厚板切割必须选用长焦距镜片，避免板材上下切割纹路不一致、底部挂渣。

三、反射镜：光路传导主力军，三大选购硬性标准

反射镜是光路中数量最多、损耗最快的辅具，也是最容易被忽略维护的部件，选购必须满足三点硬性要求：

反射率门槛≥99.5%

低于 99% 反射率的廉价反射镜，每次光束传导都会持续损耗光能，长期使用膜层快速老化，设备越用切割越无力；工业高功率设备建议选用反射率 99.8% 介质膜反射镜。

基材与激光波段一一对应

CO₂激光光路：钼金属基底反射镜，导热性强、耐擦拭；

光纤激光光路：硅基底镀金介质膜反射镜，适配 1064nm 近红外光束。

安装垂直度误差＜0.5°

反射镜安装偏移超过 0.5°，光束会严重变形、光斑分裂，出现单边切不透、尺寸偏差，新机调试、更换镜片后必须重新校正光路垂直度。

维护周期参考：每连续运行 500 小时检查镜面粉尘、划痕、膜层变色，轻微污染及时清洁，出现划伤直接更换，避免污染传导至聚焦镜造成高额维修。

四、扩束镜：光束整形核心，不是扩束比越大越好

扩束镜作用是放大光束、压缩发散角，让传输光束更平行，提升聚焦后的光斑质量（降低 M² 值），行业普遍存在 “扩束比越大切割效果越好” 的误区，实际选型要匹配设备功率：

≤500W 小功率激光机：2X-4X 扩束镜完全够用；

500W-1000W 中功率机型：4X-6X 标准扩束配置；

≥1000W 高功率光纤切割机：6X 及以上扩束镜，必须搭配水冷结构，防止镜片高温变形。

核心避坑点：盲目选用过大扩束比，会导致光束直径超过聚焦镜有效通光口径，大量光束被镜片边缘遮挡，反而大幅浪费激光功率，需在光束质量与镜片口径之间平衡选型。

五、场镜：扫描加工最贵辅具，三要素决定使用寿命

场镜是整套光路辅具中单件成本最高的元件，多用于激光雕刻、大幅面扫描切割，选型锁定三大核心参数：

焦距匹配加工材质：短焦做薄板精细雕刻，长焦适配厚板连续切割；

工作距离 WD 预留余量：镜片到工件距离必须大于板材厚度 + 夹具高度，否则加工过程极易撞损镜片；

扫描范围预留 10%-15% 加工余量：工件最大幅面不能等于场镜标称扫描范围，边缘区域光束畸变严重，切割纹路粗糙、尺寸误差超标。

硬性底线：CO₂场镜、光纤场镜镀膜工艺完全不同，绝对不能混用，混用单次加工就会造成膜层不可逆烧毁。

六、光学辅具低成本维护方案，省下万元激光器维修费

光学辅具属于常规消耗品，定期检查更换是正常设备保养，绝非设备质量故障，维护核心三要点：

周期检查：反射镜 500 小时 / 次、聚焦镜 / 场镜 1000 小时 / 次、防尘密封罩半年更换；

损耗认知：一片几百元的镜片不及时更换，熔渣、散射光会直接烧毁万元级激光器谐振腔，维修成本是辅具更换费用的 10 倍以上；

储存防护：闲置镜片密封避光存放，避免粉尘、潮湿腐蚀镀膜。

激光基地一站式光路辅具配套服务

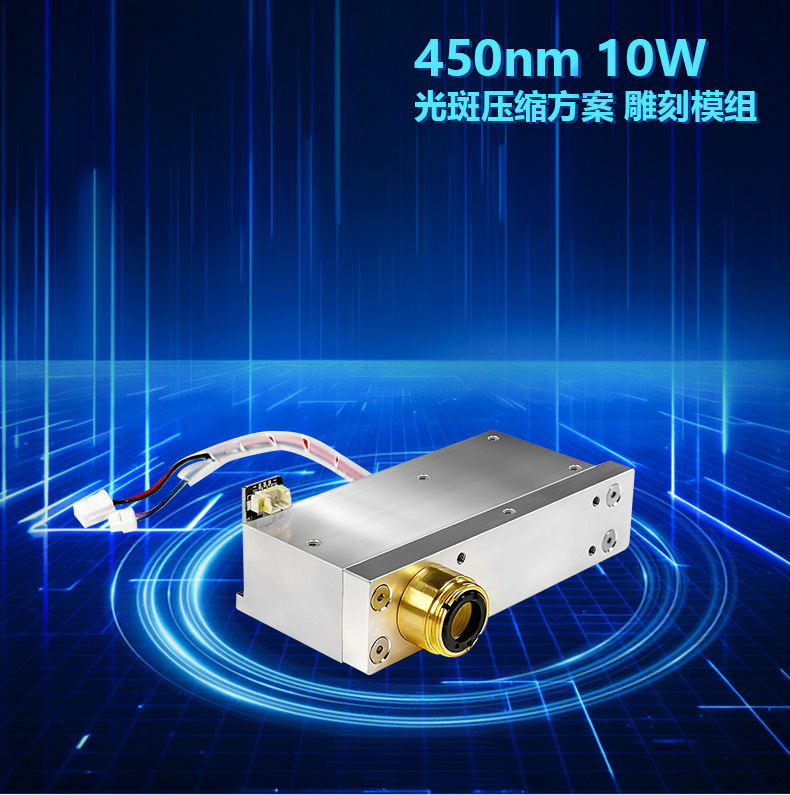

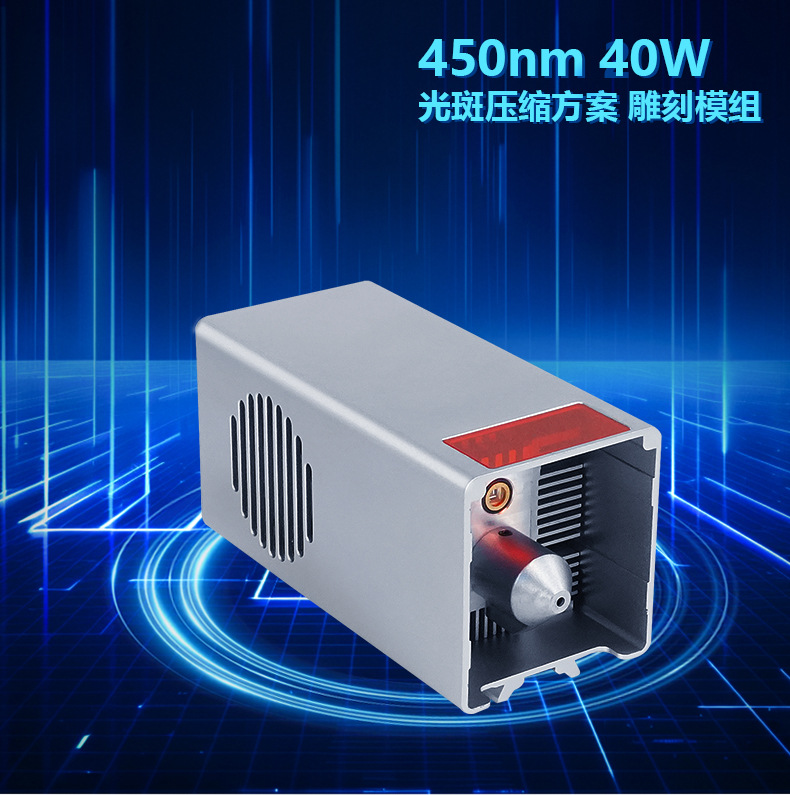

深圳市知必达光电技术有限公司是一家集半导体激光器研发、精密生产、全域销售、定制化方案输出于一体的现代化高新技术企业。公司立足深圳光电产业集群优势，依托成熟的技术积淀、完善的生产体系与严苛的品控标准，专注全波段半导体激光二极管、激光模组、激光器件研发制造，致力于为各行业提供高稳定、高效率、高适配的激光核心产品与配套解决方案。
