TO9 与 TO56 激光二极管选型：封装与功率匹配要点
TO‑56、TO‑9 是工业、医疗、科研场景使用最广泛的 TO‑CAN 金属气密封装激光二极管。很多工程师选型只看波长和标称功率，忽略封装热阻与功率适配，出现 COD 腔面烧毁、功率衰减快、寿命大幅缩短等问题。本文结合工程实践讲解 TO9、TO56 封装差异、功率适配边界、散热匹配、选型避坑，帮助硬件研发快速选对激光二极管器件
一、TO56、TO9 封装基础差异
TO‑CAN 金属罐封装依靠管座热沉向外传导芯片热量，封装尺寸直接决定热阻上限，决定器件可稳定输出的最大光功率。
TO‑56（TO5.6）：外径 5.6mm，小型标准 TO 封装，管座热沉面积有限，热阻偏高，结构紧凑，引脚多为 3‑4pin，可内置 PD 背光监测二极管，适合小型化设备集成，是市面流通量最大的激光二极管封装规格。

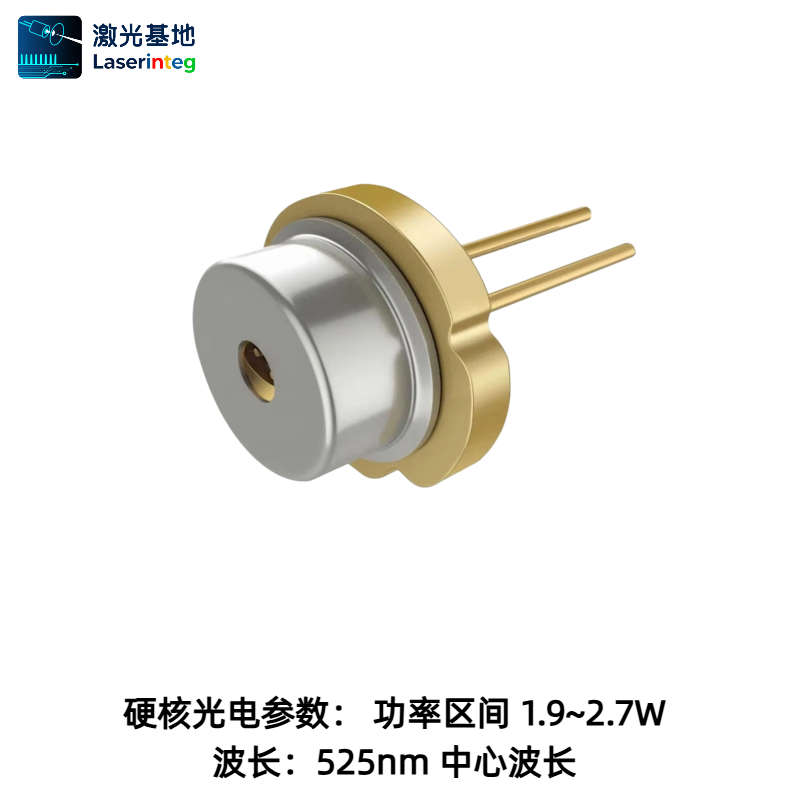

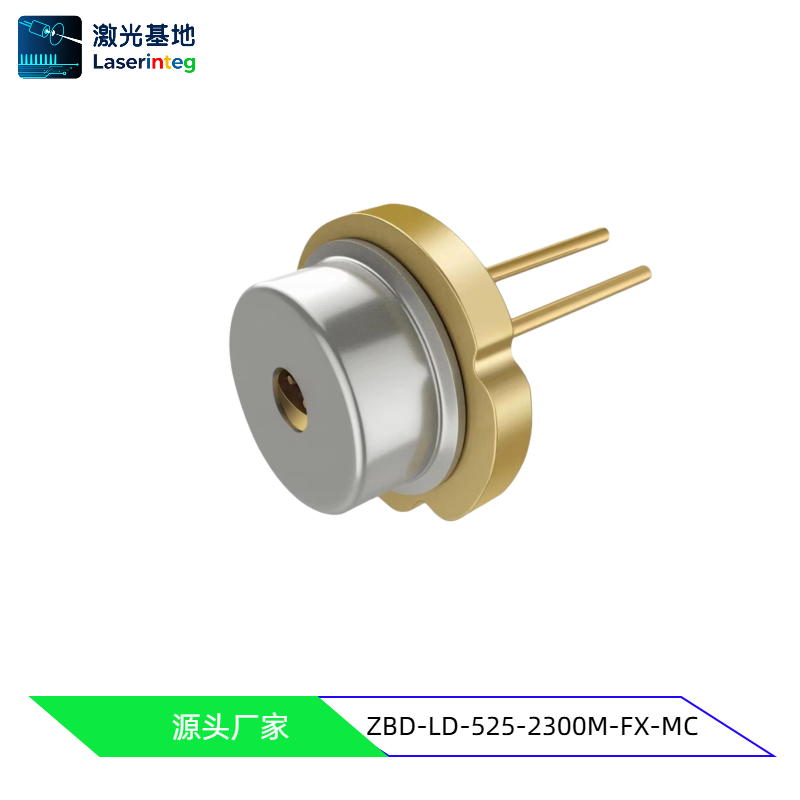

TO‑9（TO9）：外径 9mm，管座面积更大，热沉接触面积显著提升，热阻更低，散热能力更强，同样支持 3‑4pin、内置 PD 监测，封装体积更大，适合中高功率连续输出激光二极管。
核心误区：同波长芯片，不是把大功率芯片塞进 TO56 就可以跑满功率，封装热沉扛不住热量，极易发生 COD 腔面光学损伤，直接烧毁芯片。
二、封装与输出功率匹配边界（CW 连续光为主）
TO‑56 功率适配范围
最优区间：5mW～500mW 连续输出，红光、蓝紫、红外都大量使用 TO56 封装，定位模组、扫码、小型指示、便携检测设备首选封装。
上限临界：500mW‑1W CW：TO56 也有 1W 级器件，但对散热条件要求严苛，必须高导热散热座，不能无散热裸驱；不建议长期满功率连续运行，更适合间歇、脉冲工况。
脉冲工况：TO56 脉冲可以做到几十瓦峰值功率（如 905nm 测距管），脉冲占空比必须严格控制，平均功耗依然不能超过封装热承受限。
选型提醒：当你的连续输出需求接近或超过 1W，优先评估 TO9 封装，不要强行选用 TO56 大功率管。
TO‑9 功率适配范围
最优区间：1W‑3W 连续光输出，红光 638/665nm、红外 808/940nm，大量医疗光源、激光照明、投影光源采用 TO9 封装，热沉余量充足，可以长时间稳定满功率运行。
更高功率拓展：特殊铜热沉改良 TO9 封装，可进一步降低热阻，部分型号可做到 3W + 连续输出，适合工业光源场景，但整机散热结构必须配套升级。
脉冲工况：TO9 脉冲器件可支持十几瓦至三十瓦级峰值输出，用于激光雷达、测距等场景。
简明功率‑封装对照表
表格
封装 连续 CW 推荐功率 连续功率极限 脉冲峰值参考 典型应用
TO‑56 5‑500mW ≤1W（强散热） 几十 W（低占空比） 激光指示、扫码、便携检测、小型传感
TO‑9 1‑3W 3W+（改良铜热沉） 十几～30W 医疗光源、激光照明、投影、工业泵浦
三、热阻、散热结构与封装配套逻辑
激光二极管失效头号诱因就是散热不足，TO 封装选型不能只看光功率，还要看热阻 Rth 参数。
TO56 标准器件热阻普遍偏高，在 15‑25K/W 区间，小功率下热量可控；当光功率接近 1W，芯片结温会快速飙升。
TO9 标准封装热阻典型 8‑12K/W，改良铜热沉 TO9 可以做到 8K/W 以内，热量更容易传导到外部散热器，结温更低，功率稳定性、器件寿命明显提升。
硬件设计实操要点：
TO56 跑 400‑500mW 以上，必须使用镀金铜座，保证管座底面完全贴合，涂抹导热硅脂，禁止悬空；
TO9 1‑3W 器件，散热器热阻建议控制在≤2K/W；高稳定性科研、医疗设备，需要搭配 TEC 半导体制冷做温控；
管帽窗口注意区分平窗、斜窗，斜窗减少反射回光，高功率场景优先选用斜窗器件，避免回光干扰芯片加速老化。
四、选型决策步骤：怎么选 TO56 还是 TO9
优先选 TO‑56 的场景
连续光需求≤500mW，设备空间紧张，追求小型化；
手持、便携设备，指示、扫码、玉石检测、小型定位模组；
脉冲测距，占空比很低，平均功耗小；
成本敏感，大批量消费类模组开发。
注意：即便选 TO56 大功率型号，也要预留散热余量，不要长期工作在标称满功率。
优先选 TO‑9 的场景
连续输出≥1W，医疗光源、激光照明、投影光源；
需要长时间持续满功率运行，看重器件寿命，不允许快速光衰；
环境温度偏高，设备内部散热条件较差；
对波长稳定性要求高，芯片结温波动需要控制。
五、选型高频踩坑总结
只看芯片功率，忽略封装：把 1W 芯片封装 TO56，裸驱短时间点亮，很快 COD 烧毁，这是项目研发中最常见故障。
混淆脉冲功率与连续功率：TO56 脉冲功率很高，不等于可以跑同等功率连续光，峰值功率≠平均功率。
封装匹配，但散热座不达标：TO‑9 器件配轻薄铝片散热，热阻不达标，依旧出现功率衰减。
忽略 PD 背光监测配置：中高功率 TO9 建议选用带 PD 引脚版本，方便驱动板做功率闭环控制，稳定输出光功率。
TO56 适合500mW 以内连续输出，小型紧凑设备；当连续功率来到 1W 及以上，优先选用 TO9 封装，依靠更大热沉降低结温，保障长期可靠性。封装与功率匹配不是简单看规格书标称，要结合热阻、整机散热条件、连续 / 脉冲工况综合评估，避免器件早期失效。
