激光二极管解析：波长、封装、模式、阈值电流全解析
激光二极管解析：波长、封装、模式、阈值电流全解析
一文读懂激光二极管：波长、封装、模式、阈值电流全解析
摘要：激光二极管（LD，半导体激光器）是光电系统的核心光源，广泛用于工业雕刻、光纤耦合、传感测距、医疗、泵浦、定位指示等场景。很多工程师选型时只看功率，忽略波长、封装、工作模式、阈值电流关键参数，出现光斑差、波长漂移、光衰快、器件烧毁等故障。本文通俗拆解四大核心参数，讲清选型要点、常见故障与避坑技巧，帮助快速完成器件选型与方案落地。
一、什么是激光二极管
激光二极管属于固态半导体光源，依靠受激辐射 + 光学谐振腔输出相干激光，对比 LED，具备光束集中、响应速度快、电光转换效率高、体积小巧的特点。
普通 LED 只是自发辐射，光线发散；激光二极管注入电流达到阈值后，有源区实现粒子数反转，光子在谐振腔内往复放大，输出相位统一、方向性强的激光光束。
它不是简单 “通电就发光”，输出性能高度依赖电流、温度，参数匹配错误极易直接烧毁芯片，是选型与使用最容易踩坑的器件。
二、波长：决定应用场景的第一指标
波长是激光二极管最基础参数，单位 nm（纳米），由半导体发光材料决定，温度升高波长会发生红移，一般温漂约 0.1nm/℃。选型优先定波长，再选功率，不要反过来。
主流波段及典型用途
紫光 / 紫外 375‑445nm：UV 固化、光刻、荧光检测、材料激发；405nm 常见于雕刻、光敏材料曝光。
蓝光 450‑488nm：激光雕刻、材料加工、投影、医疗、蓝光泵浦，高功率蓝光二极管应用非常广泛。
绿光 515‑520nm：定位指示、生物医疗、夜视驱鸟、科研实验。
红光 635‑660nm：激光指示、条码扫描、测距模组；635nm 视觉亮度优于 650nm，适合户外可见场景。
近红外 780‑1064nm：808nm 固体激光器泵浦源；850/940nm 传感、人脸识别；980nm 泵浦、红外照明。
高频踩坑：只看功率不看波长。例如固化场景选用 450nm 蓝光，就算功率再高，也无法替代 405nm 紫外的固化效果；光纤耦合场景波长不匹配，耦合效率会断崖下跌。
三、封装形式：直接决定散热、集成难度与成本
封装不只是外壳，承担芯片保护、散热、光路隔离、引脚引出功能，不同封装适配不同功率、温控需求，市面主流分为 TO‑CAN、蝶形封装、COB、模块化封装四大类。

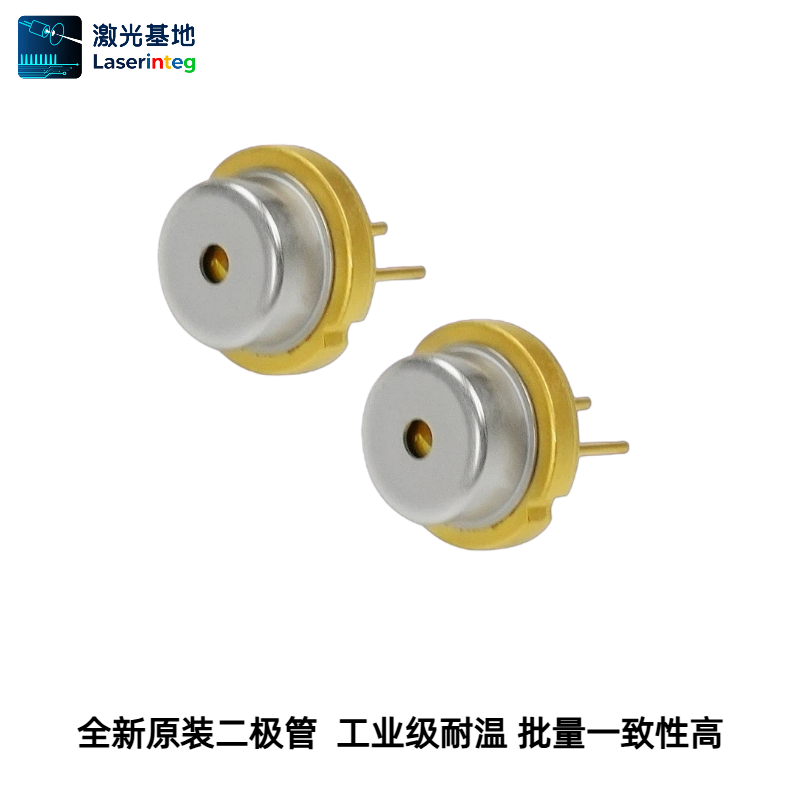

TO‑CAN 封装（TO‑46 / TO‑56 Φ5.6mm）
市面最通用，体积小、成本低，3‑5 引脚，部分内置 PD 背光监测光电管，用于消费级、中小功率工业器件。
特点：无内置 TEC 制冷，依靠外部散热片散热；适合连续、脉冲工作；激光笔、雕刻模组、定位光源绝大多数采用 TO‑56 封装。
注意：TO 封装散热有限，高功率 TO 器件必须做好导热，否则快速光衰烧毁。
蝶形封装（14 脚蝶形）
内部集成 TEC 半导体制冷器 + 热敏电阻，可闭环控温，稳定波长与输出功率，支持窄线宽 DFB 激光器。
特点：体积大、成本高，温控精密；多用于光纤通信、气体传感、科研光纤耦合场景，对波长稳定性要求高的方案首选。
COB 封装
芯片直接贴装基板，超薄高密度集成，适合阵列光源，散热条件依赖基板，多用于多芯片合束场景。
集成模块封装
把 LD 芯片、驱动、温控、光学镜头整合一体，即插即用，降低开发难度，成本更高，适合快速原型开发。
选型提示：普通工业定位、雕刻，优先 TO‑56；需要波长不随温度漂移、光纤精密耦合，选带 TEC 蝶形封装。
四、工作模式：连续 CW 与脉冲模式区分
激光二极管分为连续波 (CW)、脉冲 (Pulse)两种工作模式，两者额定功率不能混用，是很多烧毁故障的根源。
连续模式 CW
可持续长时间通电发光，规格书标注 CW 功率为长期稳定输出功率。
重点：脉冲参数不能当作连续功率使用，脉冲功率远高于 CW，持续通电会直接发生腔面 COD 灾难性光学损伤，芯片永久损坏。
脉冲模式 Pulse
短时间间歇输出，依靠占空比限制发热，峰值功率更高，只能短时间工作，必须控制脉冲宽度、占空比。适合测距、触发采样，不适合持续点亮。
工程避坑：很多商家虚标，把脉冲峰值功率标成连续功率，客户接上持续驱动，短时间就烧毁激光管。选型务必核对规格书，分清 CW 功率与脉冲峰值功率。
五、阈值电流 Ith：激光起振的核心门槛
阈值电流 Ith，是激光二极管从普通自发辐射，转变为相干激光输出的最小注入电流，是核心电气参数。
电流＜Ith：只是弱荧光，不是激光，光束发散，无相干性；
电流＞Ith：达到粒子数反转，开始输出激光；继续加大电流，光功率近似线性上升，直到最大额定工作电流 Iop 。
阈值电流关键特性
温度影响巨大：温度越高，阈值电流越大。高温下，需要更大电流才能起振；散热不良，Ith 持续抬升，同等电流输出功率下降，恶性循环，加速老化失效。
器件老化之后，阈值电流会逐步升高。同样驱动电流，输出功率越来越低，就是 LD 老化典型表现。
选型驱动电路：工作电流必须高于阈值电流，同时严禁超过最大工作电流，预留安全余量。
实操经验：驱动不能简单恒压，激光二极管必须采用恒流驱动。电压微小波动，会带来电流剧烈变化，极易烧管；高端方案增加 APC 自动功率控制，结合 PD 背光反馈稳定输出功率。
六、四大参数综合选型思路
先确定波长：匹配物质吸收、传感、加工、固化的光谱需求；
确认工作模式 CW / 脉冲：区分连续使用还是间歇脉冲，拒绝脉冲功率冒充连续功率；
选封装：普通工业 TO‑56；需要稳波长、精密光纤耦合，选带 TEC 蝶形封装；
核对阈值电流、最大工作电流，设计恒流驱动，预留 20‑30% 电流余量，做好散热。
七、高频故障排查（参数角度找原因）
有微弱亮光，不出激光光斑：电流低于阈值电流 Ith；或者芯片老化，阈值大幅抬升。
刚开始亮度正常，短时间功率衰减：散热不足，温度升高，阈值电流上升；脉冲器件当连续使用。
波长漂移，光纤耦合效率变差：温度变化无温控；TO 封装高温工况，优先考虑蝶形带 TEC 方案。
通电直接烧毁：恒压驱动、电流超过最大额定值；静电 ESD 击穿；脉冲峰值当成连续功率使用。
激光二极管选型，不要只看输出功率。波长决定能不能用；封装决定散热与温控能力；工作模式决定功率边界；阈值电流决定激光是否正常起振。四个参数互相约束，温度会同时影响波长、阈值电流、使用寿命。
实际项目中，结合应用场景，优先匹配波长、模式，再选封装，设计恒流驱动与散热方案，才能保障长期稳定输出，避免芯片烧毁、光衰快等问题。
